5.8. NADAJNIK DLA SZYBKOŚCI PRZYSZŁOŚCIOWYCH

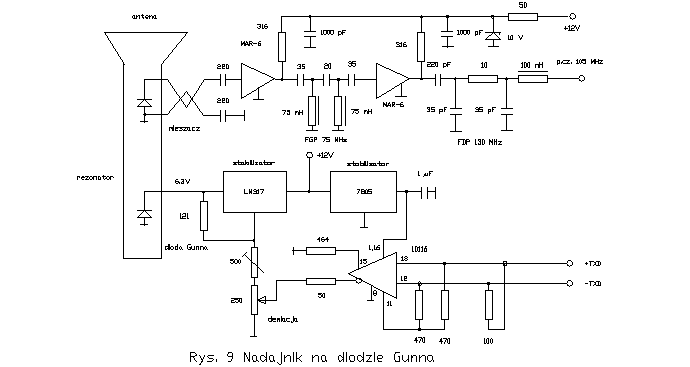

  Sygnał wyjściowy modemu dla większych szybkości może bezpośrednio modulować (kluczować) częstotliwościowo generator nadajnika b.w.cz. Jako nadajnika można użyć jednego z opisanych dalej nadajników TV-FM po usunięciu układu preemfazy. Jednym z najprostszych układów nadajników dla pasm 10 GHz lub 24 GHz jest układ wykorzystujący diodę Gunna. Dioda umieszczona jest w odcinku falowodu zwartego na jednym z końców i stanowiącego rezonator na pożądaną częstotliwość. Na drugim (otwartym) końcu falowodu umieszczona jest antena rożkowa. Jej zysk wystarcza zasadniczo do łączności na krótkie dystanse. Dla zwiększenia zysku antenowego, a co za tym idzie i zasięgu stacji, można ją umieścić w ognisku reflektora parabolicznego o średnicy od 30 cm do 60 cm. Może to być przykładowo reflektor anteny telewizji satelitarnej. Dokładne dostrojenie rezonatora do częstotliwości pracy dokonywane jest za pomocą śruby dostrojczej wkręcanej do wnętrza rezonatora. Sygnał z generatora nadawczego może służyć także jako sygnał heterodyny odbiornika. W celu uzyskania układu nadawczo-odbiorczego należy więc umieścić w rezonatorze diodę mieszającą. Na wyjście mieszacza można dołączyć odbiornik FM lub FSK (w zależności od potrzeb). Częstotliwość pośrednia (równa częstotliwości wejściowej odbiornika FM) może wynosić od kilkadziesięciu do ponad 100 MHz. W początkowym etapie rozwoju amatorskiej techniki w paśmie 10 GHz jako odbiorniki wykorzystywane były samochodowe odbiorniki UKF dostrojone do wolnej częstotliwości w zakresie 105 - 108 MHz. Niestabilności generatora na diodzie Gunna były mało krytyczne przy zastosowaniu szerokopasmowej modulacji FM. Modulacja częstotliwości generatora uzyskiwana była za pomocą zmiany napięcia zasilającego diodę. Radiostacja taka była radiostacją dupleksową o częstotliwościach nadawania i odbioru odległych od siebie o częstotliwość pośrednią. W amatorskich łącznościach fonicznych w pasmach mikrofalowych stosowana jest obecnie wąskopasmowa modulacja FM lub modulacja SSB, co wymaga zastosowania bardziej skomplikowanych układów sterowanych kwarcowo. Ze względu na prostotę konstrukcji generatory z diodą Gunna mogą być w dalszym ciągu stosowane w systemach z modulacją szerokopasmową, a więc w układach TV-FM i szybkiej transmisji danych. W układzie przedstawionym na rysunku 5.9 kluczowanie częstotliwości generatora dokonywane jest przez zmianę napięcia odniesienia stabilizatora zasilającego diodę. W zależności od szybkości transmisji bramka sterująca może być bramką TTL z otwartym kolektorem lub bramką ECL. Do suwaka potencjometru regulacji dewiacji można także doprowadzić sygnał analogowy (np. sygnał fonii). Jako odbiornika można użyć dowolnego odbiornika FM o dostatecznie szerokim paśmie przenoszenia lub specjalnego odbiornika FSK (np. zawierającego scalony demodulator FSK).
    Niektóre z czujników ruchu stosowanych w urządzeniach alarmowych lub automatach otwierających drzwi pracują w zakresie ok. 10,5 GHz (nieco powyżej pasma amatorskiego) i mogą być przestrojone na częstotliwości leżące w tym paśmie. Do zastosowań amatorskich wymagają one tylko dołączenia anteny o większym zysku.

    [rys. 5_09]

    Ciekawe możliwoći w tej dziedzinie oferują także omówione dalej techniki rozpraszania widma.
