7.4. PROSTY KONWERTER NADAWCZO-ODBIORCZY FAKSYMILE

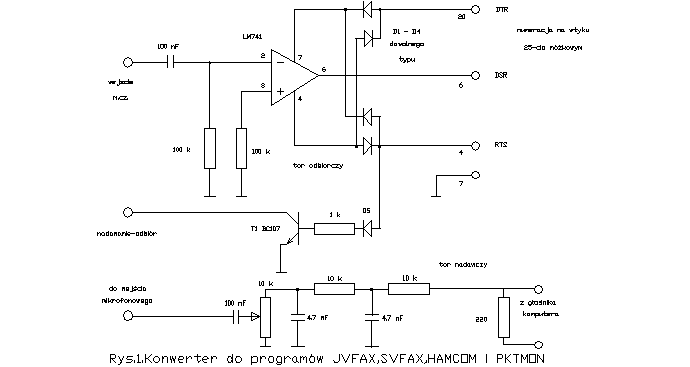

Na rysunku 7.1a
przedstawiono schemat konwertera przeznaczonego do współpracy z programami JVFAX, SVFAX
(pozwala na nadawanie i odbiór faksymile oraz odbiór RTTY), Hamcomm (dla odbioru i
nadawania telegrafii CW i RTTY), GSH-PC (SSTV), MSCAN (SSTV), EZSSTV (SSTV), Pktmon
(dla odbioru emisji pakiet radio) i programów do odbioru amatorskich komunikatów
przywoławczych w systemie POCSAG. Tor odbiorczy konwertera składa się jedynie z
komparatora, w torze nadawczym użytych jest jedynie kilka kondensatorów i oporników
składających się na filtr dolnoprzepustowy, a do przełączania nadawanie-odbiór
tranzystor sterowany sygnałem RTS. W konwerterze czysto odbiorczym elementy
przełączające i filtr dolnoprzepustowy mogą być pominięte. Użyty w układzie
dowolny wzmacniacz operacyjny (o możliwie małym poborze prądu) pracuje jako
ogranicznik dostarczając na wejście DSR (nóżka 6 na wtykach 9- i 25-nóżkowych)
sygnału prostokątnego o poziomach +/- 12V. Konwerter zasilany jest z wyjść RTS
(+ 12V) i DTR (-12 V). Są to odpowiednio nóżki 4 i 20 na wtyku 25-nóżkowym lub
7 i 4 na 9-nóżkowym. Napięcia te podawane są dopiero po uruchomieniu programu
JVFAX, a ponieważ inne używane programy mogą inaczej wysterować wyjścia RTS i
DTR, korzystne jest włączenie w szereg diod zabezpieczających. Dobrym rozwiązaniem
jest użycie prostownika mostkowego, jak przedstawiono na rysunku 7.1. Napięcia
zasilające mogą być zablokowane do masy za pomocą kondensatorów tantalowych o
pojemności 1 ľF i napięciu pracy 16 V. W wersjach 4.x programu JVFAX jako wejście
użyty był sygnał RI (nóżka 22 na wtyku 25-nóżkowym, 9 na 9-nóżkowym), odwrotna
była też polaryzacja zasilania (RTS -, DTR +). W przypadku wzbudzania się układu
należy włączyć kondensator rzędu 22 pF między nóżki 2 i 6 wzmacniacza operacyjnego.
Dla zmniejszenia wpływu zakłóceń na wejście komparatora można także włączyć filtr
dolnoprzepustowy, może to być filtr PI złożony z dławika o indukcyjności 100 ľH i
kondensatorów o pojemnościach 1 nF. Sygnał nadawczy AFSK może być pobierany z
głośnika komputera (dotyczy to programów JVFAX i Hamcomm), tak jak to przedstawiono
na schemacie, program Hamcomm dostarcza także sygnału FSK na wyjściu DTR. Sygnał
ten może być wykorzystany do modulacji generatora akustycznego (np. zawierającego
obwód scalony XR2206). Do nóżki DTR należy wówczas dołączyć układ identyczny ze
znajdującym się w torze przełączania nadawanie-odbiór. Programy Hamcomm i JVFAX
począwszy od wersji 6.0 mogą także dostarczać sygnału AFSK na wyjściu TXD łącza
RS-232. Sygnał ten może być doprowadzony do wejścia mikrofonowego przez filtr
dolnoprzepustowy przedstawiony na schemacie. Możliwości tej nie mają starsze
wersje programu JVFAX. Przedstawiony układ konwertera, mimo prostoty, wykorzystywany
jest przez wielu i to nie tylko początkujących krótkofalowców. W alternatywnym

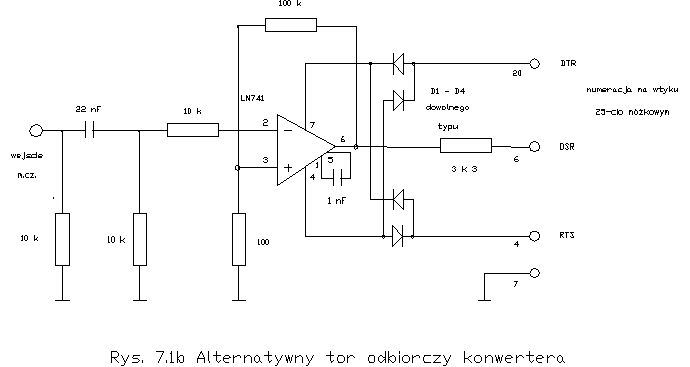

rozwiązaniu przedstawionym na rysunku 7.1b wzmacniacz operacyjny pracuje w układzie
przerzutnika Schmitta. Zastosowany dodatkowo górnoprzepustowy filtr wejściowy i
kondensator kompensacji zmniejszają wrażliwość na zakłócenia przez ograniczenie
pasma przenoszenia. Oba układy mogą także współpracować z programem odbiorczym
HFFAX. W tym przypadku ujemne napięcie zasilające pobierane jest z nóżki TXD a
nie z nóżki DTR.

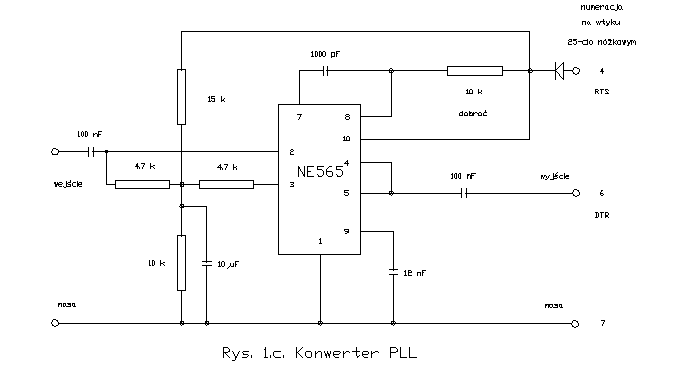

Rozwiązanie przedstawione na rysunku 7.1c wykorzystuje własności
selektywne pętli synchronizacji fazowej. Po zasynchronizowaniu się pętli jej generator
VCO pracuje na częstotliwości równej częstotliwości sygnału wejściowego. Sygnał
generatora pozbawiony jest składowych zakłócających, występujących w sygnale wejściowym.
Pętla synchronizacji fazy pracuje więc jak filtr pasmowy o charakterystyce przenoszenia
od ok. 700 Hz do ok. 2600 Hz. Częstotliwość pracy generatora należy dobrać za pomocą
opornika 10 kę włączonego między nóżkę 8 i plus zasilania, tak aby w trakcie odbioru
pętla była zawsze w stanie synchronizacji. Amplituda napięcia wyjściowego generatora
wynosi ok. 1 V i w niektórych przypadkach może okazać się za niska. Można wówczas
zastosować dodatkowy przesuwnik poziomu na dowolnej bramce logicznej z serii CMOS
lub tranzystorze. Zamiast obwodu scalonego LM565 można użyć dowolnej innej scalonej
pętli synchronizacji fazy np. obwodu CMOS typu 4046.
[rys. 7_01a]
[rys. 7_01b]
[rys. 7_01c]
Oporniki: 2 x 100 k, 2 x 10 k, 1 k,
potencjometr: 10 k,
kondensatory: 2 x 100 nF, 2 x 4,7 nF, (2 x 1 uF/16V),
diody: krzemowe dowolnego typu albo prostownik mostkowy,
tranzystor: BC107 lub inny dowolny krzemowy npn,
obwód scalony: LM741 (uA741), TL061, TL062, TL071, TL072, TL081, TL082, CA3140, CA3240.
Oporniki: 100, 3,3 k, 3 x 10 k, 100 k,
kondensatory: 1 nF, 22 nF, (2 x 1 uF/16V),
diody: krzemowe dowolnego typu,
obwód scalony: LM741 (uA741, TL061, TL062, TL071, TL072, TL081, TL082, CA3140, CA3240).
Oporniki: 2 x 4,7 k, 2 x 10 k, 15 k,
kondensatory: 1000 pF, 12 nF, 2 x 100 nF, 10 uF,
dioda: krzemowa dowolnego typu,
obwód scalony: LM565 (NE565).
