10.6. PRZEŁĄCZNIKI ANTENOWE
Przekaźniki
antenowe o częstotliwościach granicznych powyżej 1 GHz są ze względu na precyzję
konstrukcji mechanicznej dość drogie. Ich cena w Niemczech dochodzi (w zależności
od zakresu pracy i dopuszczalnej mocy maksymalnej) do 100 - 300 marek. Parametry
niektórych z nich przedstawione są w tabeli 10.7.
Tabela 10.7.
Podstawowe dane przekaźników antenowych.
Oznaczenie Maks. moc
w.cz.
[W] Tłumienie
[dB] Separacja
wyjść
[dB] Wsp. fali stojącej Wtyki CX 230L 300/500 MHz 0,2/500 MHz 30/500 MHz 1,1/1 GHz 3 x BNC CX 600N 600/500 MHz 0,2/500 MHz 30/500 MHz 1,1/1 GHz 3 x N CX 520D 300/1 GHz 0,2/1,5 GHz 50/1 GHz 1,05/1 GHz 3 x N CX 530D 300/1 GHz 0,2/1,5 GHz 50/1 GHz 1,05/1 GHz N + 2 x BNC CX 540D 300/1 GHz 0,2/1,5 GHz 50/1 GHz 1,05/1 GHz 3 x BNC
Przekaźniki dostępne są m.in. przez firmy "UKW Berichte" i "Schuster".
Szczęśliwie w wielu przypadkach można obejść się bez przekaźnika
antenowego, ponieważ większość telewizyjnych stacji przekaźnikowych stanowią stacje skrośne
wyposażone w kanały wejściowe pracujące w innych pasmach aniżeli nadajnik. Stacje
indywidualne mogą być więc wyposażone w dwie niezależne anteny: nadawczą i odbiorczą.
W szczególnych przypadkach odbioru i nadawania w tym samym paśmie
tańszym rozwiązaniem jest zastosowanie elektronicznego przełącznika antenowego własnej
konstrukcji. Jest to tym łatwiejsze, że nadajniki TV FM pracują przeważnie ze stosunkowo
małą mocą wyjściowa.
Jako elementy przełączające stosowane są przeważnie diody PIN.
Jest to specjalna odmiana diod półprzewodnikowych, w których pomiędzy warstwami
półprzewodnika o domieszkowaniu typu P i N znajduje się warstwa neutralna - bez
domieszkowania (warstwa I). Bardzo niska częstotliwość graniczna diod PIN (typowo 1 - 5 MHz)
usuwa niebezpieczeństwo prostowania sygnałów w.cz. nawet jeżeli ich amplituda przekracza
próg detekcji. Diody te pracują więc tylko jako przełączniki przewodzące lub nie
przewodzące sygnałów w.cz. w zależności od stałego napięcia polaryzującego (albo
jako oporniki sterowane prądem stałym). Są one dość często stosowane w urzadzeniach
odbiorczych do przełączania zakresów lub tłumików wejściowych. Ich dodatkową zaletą
w porównaniu ze zwykłymi diodami detekcyjnymi jest też mała pojemność złącza PN -
poniżej 1 pF - spowodowana izolacją warstw P i N przez warstwę neutralną (większym
odstępem "płytek" kondensatora). Użycie diod detekcyjnych jako przełączników niesie
ze sobą niebezpieczeństwo powstania szerokiej gamy produktów pasożytniczych w wyniku
detekcji sygnału. Zjawisko to jest znane wielu posiadaczom nowoczesnych odbiorników
krótkofalowych, w których za cenę nieznacznej oszczędności nawet renomowane firmy
obdarowują słuchaczy wysokim poziomem zakłóceń powstających w wyniku modulacji
skrośnej.
W najprostszym przypadku przełącznik antenowy może składać się z
dwóch diod zasilanych napięciem polaryzującym tak, aby zawsze przewodziła tylko jedna z
nich - odpowiednio w torze nadawczym lub odbiorczym. W przypadku przełączania sygnałów
większej mocy należy użyć kilku diod aby nie przekroczyć maksymalnej dopuszczalnej mocy
strat na diodzie. W nieco bardziej rozbudowanych układach diody przełączające mogą być
odizolowane od toru w.cz. za pomocą transformatorów ćwierćfalowych wykonanych w postaci
linii paskowych lub z odcinków kabla koncentrycznego.

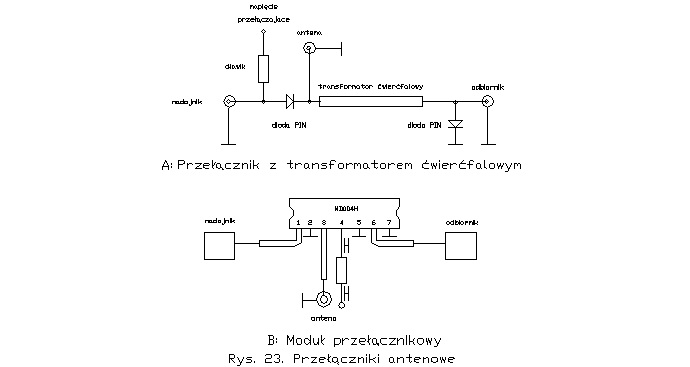

Na rysunku 10.23a przedstawiony jest schemat przełącznika diodowego
zawierającego transformator ćwierćfalowy. Po doprowadzeniu napiecia stałego diody D1 i D2
znajdują się w stanie przewodzenia. Wyjście nadajnika połączone jest z anteną, jednocześnie
zwarcie spowodowane przez diodę D2 jest transformowane przez linię ćwierćfalową na rozwarcie
dla w.cz. po stronie gniazdka antenowego i tor odbiorczy jest w tym czasie odłączony od
anteny. Po wyłączeniu napięcia polaryzującego diody przestają przewodzić, co powoduje
odcięcie nadajnika od anteny. Wysoka oporność diody D2 połączonej równolegle do 50-omowego
wejścia odbiornika powoduje, że linia ćwierćfalowa transformuje oporność wejściową
odbiornika na oporność 50 omów po stronie anteny i gałąź odbiorcza jest otwarta.
Przełącznik taki może być wykonany we własnym zakresie, przy czym jako transformator
ćwierćfalowy może służyć drukowana linia paskowa albo odcinek kabla koncentrycznego
(należy pamiętać o uwzględnieniu współczynnika skrócenia). Poprzez dobór odpowiedniej
długości transformatora przełącznik może być dostosowany do pracy w dowolnym wyższym
paśmie amatorskim: 70, 23, 13 cm itd. Oprócz niskiej ceny zaletą przełącznika
elektronicznego są b. krótkie czasy przełączania, predystynujące go do użycia w
nadajnikach pakiet radio. Dla powiększenia stopnia separacji odbiornika można
zastosować w przełączniku dwa identyczne transformatory ćwierćfalowe z dwoma diodami
zwierającymi.
[rys. a_23]
Na rynkach zachodnich dostępne są też gotowe moduły przełączające
na różne pasma, m.in. na pasma 23 i 13 cm. Przykładem takiego rozwiązania może być moduł
hybrydowy MD004H firmy Mitsubishi dla zakresu 1200 - 1300 MHz (rysunek 10.23b). Maksymalna
moc wyjściowa przenoszona przez przełącznik wynosi 50 W przy prądzie przewodzenia diod 50
mA. Tłumienie wnoszone przez przełącznik wynosi 0,5 - 1 dB w obu gałęziach (nadawczej i
odbiorczej).

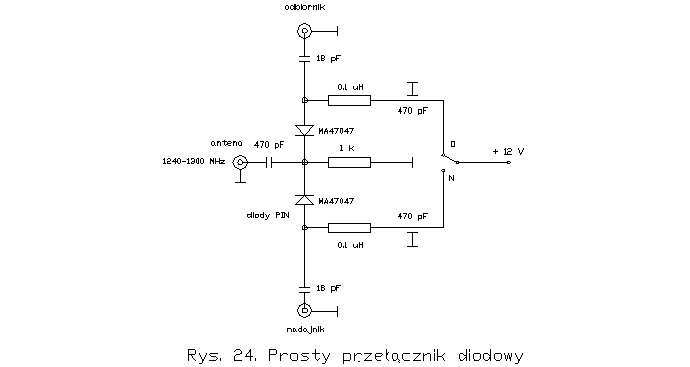

Rozwiązanie przedstawione na rysunku 10.24 nie zawiera
transformatora ćwierćfalowego, wymaga natomiast zastosowania przełącznika napięcia
polaryzującego (może to być oczywiście dowolny przekaźnik). W zależności od jego
położenia przewodzi dioda PIN (MA47047, BA379, BA479, HP5082-3379) w torze nadawczym
lub odbiorczym.
[rys. a_24]

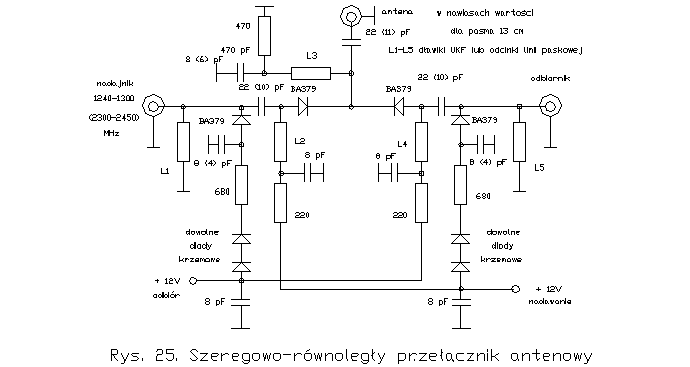

W bardziej rozbudowanym przełączniku oprócz diod szeregowych
zastosowane są diody równoległe zwierające nieczynny w danym momencie tor. Włączone w
szereg diody krzemowe przyspieszają zanikanie napięcia polaryzacji na diodach PIN -
pojemności po stronie odciętej od zasilacza są niższe od pojemności całości układu.
Wartości elementów podane bez nawiasów odnoszą się do pasma 23 cm, wartości w
nawiasach - do pasma 13 cm.
[rys. a_25]
Dławiki w obwodzie zasilania diod mogą być wykonane w najprostszy
sposób z drutu przeciągniętego przez rdzeń ferrytowy o kilku otworach, w postaci cewek
powietrznych (kilka zwojów drutu nawiniętego na średnicy 3 - 4 mm) lub w postaci
drukowanej w zależności od zakresu częstotliwości pracy.
Przełącznik #1:
diody: 2 x PIN,
transformator ćwierćfalowy, dławik.
Przełącznik #2:
oporniki: 1 k,
kondensatory: 2 x 1 nF,
moduł MD004H lub podobny.
Przełącznik #3:
oporniki: 1k,
kondensatory: 2 x 18 pF, 3 x 470 pF,
diody: 2 x MA47047 (BA379, BA479, HP5082-3379),
2 x dławik 0,1 uH, przełącznik.
