DODATEK 2
PARAMETRY PODZESPOŁÓW MIKROFALOWYCH

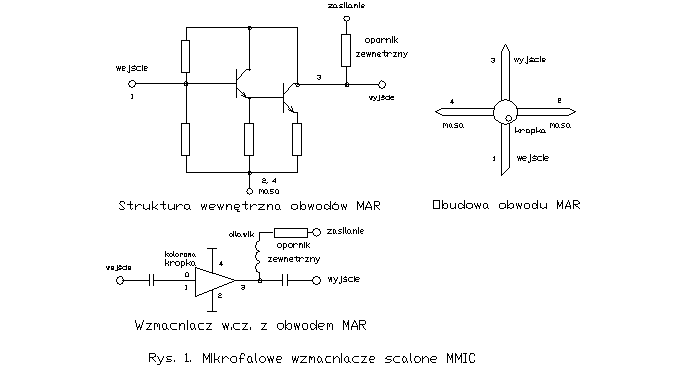

  Oprócz tranzystorów o odpowiednio wysokiej częstotliwości granicznej w niższych zakresach mikrofalowych stosowane są wzmacniacze scalone (MMIC) wykonane z arsenku galu, charakteryzujące się typowymi opornościami wejściowymi i wyjściowymi, np. 50 omów. Wzmacniacze zawarte są w pastylkowych obudowach tranzystorowych z czterema wyprowadzeniami (podobnych do obudów tranzystorów serii BF900) i jako jedynych elementów zewnętrznych wymagają tylko podłączenia kondensatorów sprzęgających i opornika kolektorowego o wartości zależnej od napięcia zasilania (rys. 1). Przedstawiony na schemacie dławik nie jest obowiązkowy. Moce wyjściowe wzmacniaczy leżą w zakresie 20 - 50 mW. Najbardziej znanymi ich producentami są firmy "Avantek" i "Mini Circuits". Parametry niektórych popularnych typów przedstawione są w tabeli 1.

Tabela D2.1.
Parametry scalonych wzmacniaczy mikrofalowych (50 omów).

Typ obwodu (kod kolorowy)	Częstotl. graniczna [GHz]	Wsp. szumów [dB]	Wzmocnienie (dla 1 GHz)	Opornik w kolektorze (przy 12 V)
MSA 0104	3,5		15 dB
MSA 0304	3,2		11 dB
MSA 0404	2,5		7,7 dB
MSA 1104	1,3	4,2	10 dB
MSA 0685		3,2	16,5 dB
MSA 0785		5	12,5 dB
MSA 0885	6,0	3,3	22,5 dB
MAR-1 (brązowy)	1	5	13 dB	412
MAR-2 (czerwony)	2	6,5	8,5 dB	280
MAR-3 (pomarańczowy)	2	6	8 dB	200
MAR-4 (żółty)	1	7	7 dB	120
MAR-6 (biały)	2	2,8	9 dB	531
MAR-7 (fioletowy)	2	5	8,5 dB	364
MAR-8 (niebieski)	1	3,5	21 dB	111

    Ceny wzmacniaczy wynoszą ok. 10 - 11 marek niemieckich. Są one dostępne m. in. przez wydawnictwo "UKW Berichte", którego przedstawicielem na Polskę jest SP6LB. Innym źródłem zaopatrzenia w podzespoły mikrofalowe jest firma "Schuster RSE Electronic".

    [rys. d2_01]

    Firma "Avantek" produkuje także mikrofalowe mieszacze zrównoważone o częstotliwości granicznej 5 GHz. Innym znanym typem mieszacza mikrofalowego jest CF750 firmy "Siemens" pracujący w zakresie do 3 GHz.
    Rozszerzenie zakresu pracy częstościomierza lub konstrukcja pętli synchronizacji fazy wymagają zastosowania dzielników o odpowiednio wysokiej częstotliwości granicznej. Parametry niektórych z nich przedstawione są w tabeli 2.

Tabela D2.2.
Mikrofalowe dzielniki częstotliwości.

Typ dzielnika (producent)	Stopień podziału	Częstotl. graniczna [GHz]
U862 BS (Telefunken)	100	2,6
U264 B (Telefunken)	64	1,0 (1,3)
U664 B Telefunken)	64	1,0 (1,3)
U864 B (Telefunken)	64/256 przełączany	1,0 (1,3)
U893 BS (Telefunken)	64/128/256 przełączany	1,3
SAB 1018 (Valvo)	256	1,0
11C05 (Fairchild)	4	1,0
95H91 (Fairchild)	5	0,4
CA3197 (Motorola)	64/256 przełączany	1,0
MC1697 (Motorola)	4	1,0 (1,5)
SP8665 (Plessey)	10	1,0
SP8666 (Plessey)	10	1,1
SP8667 (Plessey)	10	1,2 (1,3)
SP8617 (Plessey)	4	1,3
SP8619 (Plessey)	4	1,5
SP8620 (Plessey)	5	0,4
SP4740 (Plessey)	256	> 1,3

    W tabeli 3 przedstawione są najważniejsze parametry modułów mocy dla zakresów częstotliwości obejmujących pasma amatorskie. Moduły dostępne są m.in. w sklepie "Andy's Funkladen", D-28215 Bremen, Admiralstr. 119.

Tabela D2.3.
Parametry modułów mocy w.cz.

Typ	Zakres pracy	Moc wyjściowa [W]	Moc sterująca [mW]	Klasa
SAU4	430-450	10	200	AB
SAU26	430-450	7	12
SAV7	144-146	28	200	C
SAV17	144-148	50	400	C
M57716	430-450	10	200	AB
M57737	144-152	25	200	C
M57762	1240-1300	20	1000	AB
M67715	1240-1300	1,5	10	AB
M67748L	135-150	7	20
M67749MR	430-450	7	20
