D3.2. ANTENA TUBOWA

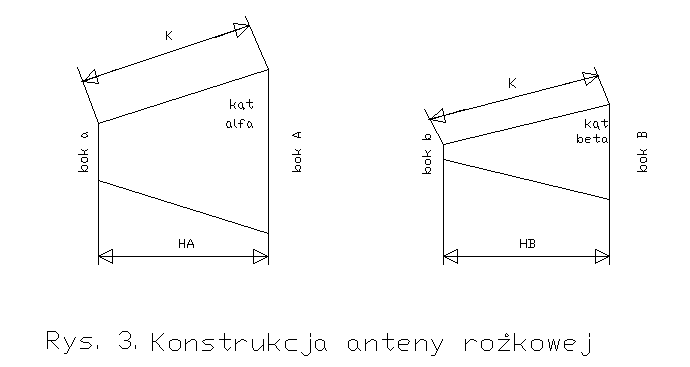

  Antena tubowa może być łatwo wykonana we własnym zakresie. Jak wynika z rysunku 3 ma ona kształt ściętego ostrosłupa o wymiarach mniejszej podstawy dopasowanych do wymiarów falowodu-rezonatora. Stanowi ona swego rodzaju "lejek" dopasowujący wyjście falowodu do wolnej przestrzeni. Jakość dopasowania rośnie w miarę wydłużania się lejka - maleją odbicia fali - co wyjaśnia wzrost zysku antenowego. Antena może być wykonana z blachy miedzianej, mosiężnej albo białej lub z jednostronnego laminatu (powierzchnia pokryta miedzią zwrócona jest do wewnątrz). Ścianki boczne są ze sobą zlutowane. Linie pola elektrycznego w falowodzie przebiegają w poprzek do dłuższych ścianek, tak więc antena położona na dłuższym boku promieniuje z polaryzacją pionową natomiast stojąca na krótszym - z poziomą. Zaletami anten tubowych są stosunkowo duża tolerancja na niedokładności wykonania i możliwość określenia zysku z dokładnością do 1 dB na podstawie jej rozmiarów mechanicznych.

    [rys. d3_03]

Tabela D3.2.
Wymiary i zysk anten tubowych z rysunku 3 (dla częstotliwości 10,3 GHz).

Zysk [dB]	Bok A [mm]	Bok B [mm]	Wys. L [mm]	Bok HA [mm]	Bok HB [mm]	Kąt [stp]	Kąt [stp]	Dł. K [mm]
14	68,2	50,5	26,2	33,1	34,6	55,6	59,8	40,1
15	76,5	56,7	36,5	43,4	45,3	58,2	62,8	50,9
16	85,8	63,6	49,8	56,5	58,9	60,9	65,6	64,7
17	96,3	71,3	66,7	73,4	76,1	63,4	68,1	82,1
18	108,1	80,0	88,5	95,1	98,2	65,9	70,4	104,2
19	121,2	89,8	116,2	122,8	126,2	68,2	72,5	132,3
20	136,0	100,8	151,6	158,2	161,8	70,3	74,4	168,0
21	152,6	113,1	196,6	203,2	207,0	72,3	76,0	213,3
22	171,3	126,9	253,7	260,3	264,3	74,1	77,5	270,7
23	192,2	144,3	326,2	333,0	337,0	75,7	78,7	343,6
24	215,6	159,7	418,1	424,7	429,1	77,2	80,1	435,5
25	241,9	179,2	534,5	541,1	545,6	78,6	81,2	552,1

    L jest wysokością ostrosłupa. Boki a i b odpowiadają wymiarom wewnętrznym falowodu WR-90 (WG-16, R 100) i wynoszą odpowiednio 22,86 i 10,16 mm. Wymiary zewnętrzne falowodów wynoszą 25,4 x 12,7 mm (1 x 0,5 cala).
    Wymiary anten dla pasma 24 GHz mogą być obliczone przez odpowiednie zmniejszenie (przeskalowanie) danych z tablicy 2 tak, aby pasowały do wylotu rezonatora.
