6.4. SYSTEM PACTOR
Systemem łączącym
w sobie zalety emisji pakiet radio i AMTOR jest opracowany przez grupę niemieckich
krótkofalowców (DL6MAA i DF4KV) system PACTOR. Jest on przewidziany do pracy na falach
krótkich chociaż bywa także używany w zakresach UKF. Jest to system interesujący ponieważ
zawiera wiele elementów stosowanych w profesjonalnych systemach łączności.
W systemie PACTOR utrzymana została zasada synchronicznej
półdupleksowej transmisji krótkich pakietów kwitowanych przez odbiorcę (ARQ). Sprawa
optymalnej długości pakietów wymaga zresztą osobnej dyskusji. Problemy te znane są
także użytkownikom systemu pakiet radio. Zbyt długie pakiety są bardziej narażone na
przekłamania w wyniku zakłóceń, w krótszych, przy stałej długości części administracyjnej
i zwiększonej częstotliwości pokwitowań, zmniejsza się znacznie zawartość informacji a
więc efektywna szybkość transmisji. Efektywność systemu AMTOR jest raczej niewielka,
przekazanie 15 bitów informacji użytecznej wymaga nadania 45 bitów (z szybkością 6
znaków/s). W systemie pakiet radio możliwy jest wybór długości pakietu w szerszych
granicach, musi on być jednak dokonany przez operatora stacji. W zależności od
szybkości transmisji (w systemie PACTOR przyjęto szybkości 100 i 200 bit/s) długość
pakietu wynosi 12 lub 24 bajty, w tym informacja użyteczna zajmuje odpowiednio 8 i
20 bajtów.
Na początku pakietu nadawany jest nagłówek o długości jednego
bajtu i mający wartość (naprzemian) 0x55 lub 0xAA szesnastkowo. Następnie nadawana jest
informacja użyteczna, po której następuje bajt informacyjny zawierający numer pakietu,
bit pozwalający na rozróżnienie transmisji w kodzie ASCII i transmisji kodowanej w
kodzie Huffmana, bit sygnalizujący zmienę kierunku transmisji i bit sygnalizujący
zakończenie łączności. Ostatnie dwa bajty pakietu zawierają sumę kontrolną CRC.
Dzięki temu prawdopodobieństwo powstania fałszywego pakietu wynosi 10^-5 i jest
2000 razy niższe niż w systemie AMTOR. Pakiet kwitujący ma stałą długość 12 bitów
i jest zawsze nadawany z szybkością 100 bit/sek. Długość cyklu wynosi 1,25 sekundy,
długość pakietu - 0,96 sekundy z czego wynika, że odstęp między pakietami danych
wynosi 0,29 sekundy. Ponieważ czas trwania pakietu kwitującego równy jest 0,12
sekundy, pozostaje 0,17 sekundy na czasy propagacji i przełączania nadawanie-odbiór.

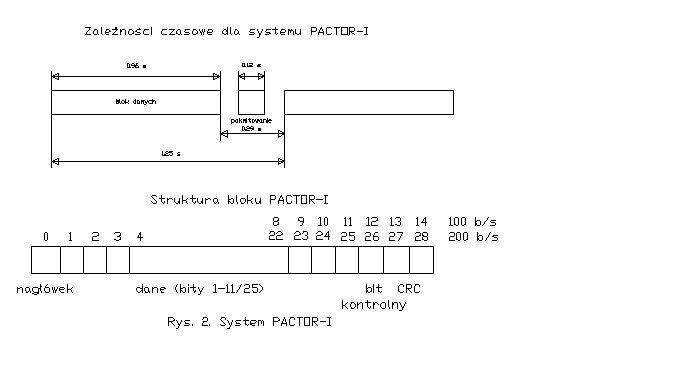

Stosunki czasowe w komunikacji PACTOR zobrazowane są na rys. 6.2 a format bloku na
rys. 6.3.
[rys. 6_02]
[rys. 6_03]
Ważną różnicą w stosunku do systemu AMTOR jest możliwość
transmisji dowolnej informacji dwójkowej (tzn. każdego znaku ASCII od 0 do 255), a
nie tylko tekstów otwartych dających się przedstawić w alfabecie AMTOR/Baudota.
Oprócz transmisji nieskomprymowanej możliwa jest też transmisja skomprymowana przy
wykorzystaniu kodu Huffmana.
W systemie PACTOR stosowane są cztery rodzaje znaków kwitujących:
CS1/CS2 jako normalne pokwitowania odebranego pakietu, CS3 jako żądanie zmiany kierunku
transmisji (mają one identyczne znaczenie jak w systemie AMTOR) i CS4 oznaczający żądanie
zmiany szybkości transmisji ze 100 bit/s na 200 lub odwrotnie w zależności od poziomu
zakłóceń. Znaki kontrolne mają następujące wartości szesnastkowe:
CS1 - 0x4D5,
CS2 - 0xAB2,
CS3 - 0x34B,
CS4 - 0xD2C.
Znaki kontrolne nadawane są zawsze z szybkością 100 bit/s aby zmniejszyć
prawdopodobieństwo ich zakłócenia. Znaki kwitujące nadawane są naprzemian
identycznie jak w emisji AMTOR, dwukrotny odbiór tego samego znaku oznacza
więc konieczność powtórzenia bloku danych.
Korekcyjny odstęp bitów tzw. odstęp Hamminga wynosi tu osiem bitów
w przeciwieństwie do czterobitowego odstępu w systemie AMTOR.
W przypadku pracy synchronicznej podstawowe znaczenie ma dokładność
i stabilność stosowanej podstawy czasu. Autorzy systemu PACTOR proponują synchronizację
podstawy czasu z zachodnioeuropejską siecią 220 V. Bezpośrednie powiązanie synchronizacji
z siecią zasilającą ograniczyłoby zastosowanie systemu PACTOR do rejonu zachodniej Europy.
Praktycznie odpowiada to zastosowaniu generatorów kwarcowych zsynchronizowanych z siecią
zasilającą. Możliwe jest także zastosowanie systemu synchronizacji opartego o dowolny
wzorzec czasu i częstotliwości np. stację Warszawa 1 lub sygnału stacji DCF77.
W zakresie fal krótkich stosowana jest modulacja FSK o przesuwie
częstotliwości równym 200 Hz. W przypadku zastosowania typowych filtrów o szerokości pasma
600 Hz pozwala to na transmisję z szybkościami 200 bit/s. Dopiero zwiększony poziom
zakłóceń, zwłączcza fazowych, powoduje konieczność przejścia na szybkość 100 bit/s.
Wystąpienie błędów w odbieranych pakietach powoduje nadanie przez stację odbiorczą
żądania przejścia na szybkość transmisji 100 bit/s. Pokwitowanie prawidłowo odebranego
pakietu za pomocą znaku CS4 powoduje podjęcie próby transmisji z szybkością 200 bit/s.
Jeżeli nie zda to egzaminu, następuje powrót do szybkości 100 bit/s. Inicjatywa zmiany
szybkości leży zawsze po stronie stacji odbiorczej i zależy od statystyki błędów i
liczby powtórzeń. W systemie PACTOR długość cyklu pozostaje stała, zmienia się jedynie
zawartość informacji. Pozwala to na zmianę szybkości transmisji bez straty informacji
lub konieczności dodatkowych powtórzeń i ponownej synchronizacji stacji.
Podobnie jak w przypadku systemu pakiet radio nie występuje tu
stałe przyporządkowanie tonów "mark" i "space" (stosowane jest kodowanie różnicowe
NRZ-I).
Zwiększenie odporności na przekłamania osiągnięto w systemie
PACTOR przez użycie sumy kontrolnej obliczanej na podstawie wielomianu CRC, podobnie
jak w przypadku systemu pakiet radio. Prawdopodobieństwo wykrycia błędu jest większe
niż w przypadku stosowania alfabetu AMTOR i zbliżone do prawdopodobieńswa w systemie
pakiet radio. Drugim czynnikiem zmniejszającym prawdopodobieństwo wystąpienia błędów
jest zastosowanie wspomnianej już struktury pakietów kwitujących.
Dalszym sposobem zwiększenia odporności na zakłócenia jest
kumulacja sygnałów w pamięci (ang. memory ARQ). W normalnym przypadku rozpoznanie
poziomów logicznych 0/1 następuje w układzie modemu. Sygnały wyjściowe modemu podawane
są na złącze RS-232 komputera, który analizuje jedynie prawidłowość odebranych bloków
danych. Informacja o wielkości odchyłki sygnału odbieranego od rzeczywistego poziomu
jest w tym momencie tracona. W systemie PACTOR sygnał odbierany jest dodatkowo
analizowany za pomocą konwertera analogowo-cyfrowego i informacja ta jest przekazywana
dodatkowo do komputera. Po stwierdzeniu wystąpienia błędu w odebranym pakiecie
analizowany jest dodatkowo sygnał wyjściowy konwertera i podejmowane są próby
interpretacji z uwzględnieniem informacji zawartej w powtórzeniach (sumowanie
odebranych sygnałów analogowych). Pozwala to na zmniejszenie liczby powtórzeń.
Efektywny zysk w dB wynosi 10 log(n), gdzie n jest liczbą sumowanych bloków
(powtórzeń). Praktycznie można liczyć się z zyskiem dochodzącym do ok. 10 - 15 dB.
Metoda ta stosowana jest w szeregu systemach profesjonalnych i dlatego należy
zwrócić na nią szczególną uwagę. W praktyce amatorskiej nie była ona jeszcze
wykorzystywana. W kanałach o małym odstępie sygnału od zakłóceń przyczynia się
ona do zwiększenia efektywności transmisji. Zmniejsza to prawdopodobieństwo
przerwania połączenia po wystąpieniu dopuszczalnej liczby powtórzeń, występujące
w systemie pakiet radio. Większość kontrolerów wielofunkcyjnych nie jest niestety
wyposażona w układy kumulacji sygnałów i nie pozwala na pełne wykorzystanie
możliwości systemu PACTOR. W układy kumulacji sygnałów wyposażone są oprócz
kontrolerów PTC także cyfrowe kontrolery TNC (DSP-232 i pozostałe).
Zwiększenie efektywnej szybkości transmisji osiągnięto w
systemie PACTOR także dzięki zastosowaniu kompresji sygnału w oparciu o metodę Huffmana.
Litery o większej częstotliwości występowania kodowane są w postaci krótszych znaków niż
litery rzadsze. Zasada ta nie jest także nowością i zastosowana już była przy
opracowywaniu kodu telegraficznego Morse'a. Kompresja sygnału stosowana jest
niezależnie dla każdego pakietu a długość znaku waha się w granicach od 2 do 15
bitów. Średnia zawartość informacji w tekstach ASCII (tzw. entropia) wynosi cztery
bity, dlatego też zastosowanie kompresji pozwala teoretycznie na prawie 100 % zwiększenie
efektywności transmisji. W wyniku kompresji zastosowanej w systemie PACTOR otrzymuje się
średnią długość znaku wynoszącą 4,5 bita, a więc stosunek kompresji równy 1,7. Różne
metody kompresji sygnałów stosowane są w wielu systemach profesjonalnych, zwłaszcza
w przypadku zapisu i transmisji informacji wizyjnych. Praktyczne zastosowanie metod
kompresji możliwe jest jedynie w systemach zapewniających bezbłędną transmisję
bloków danych np. dzięki zabezpieczeniu ich za pomocą sumy kontrolnej CRC, a więc
nie jest możliwe w systemie AMTOR.
W wyniku wszystkich zastosowanych metod zwiększenia odporności
na szumy i zakłócenia system PACTOR-I pozwala na prowadzenie łączności nawet przy
stosunku sygnału do szumu na poziomie -18 dB (sygnał użyteczny leży więc poniżej
poziomu szumów). Oznacza to, że do połączeń wystarczają nawet stacje nadawcze
dysponujące małymi mocami nadajnika. Przeprowadzone przez autorów systemu próby
wykazały, że możliwa jest łączność międzykontynentalna z mocami nadajnika rzędu
kilkudziesięciu mW. Jest to może przypadek ekstremalny niemniej jednak system
PACTOR powinien zwrócić na siebie uwagę zwolenników pracy QRP.
Pozostałymi cechami charakterystycznymi systemu PACTOR są:
możliwość odbioru sygnałów przez stacje trzecie podobnie jak to jest możliwe w
systemie pakiet radio (a bardziej komfortowo niż w trybie AMTOR-L) i użycie znaków
stacji jako adresów, również analogiczne do systemu pakiet radio. Taki sposób
adresowania jest praktyczniejszy niż stosowanie adresów SELCALL.
Łączności w systemie PACTOR odbywają się w tych samych zakresach
częstotliwości, które podane zostały dla systemu AMTOR. Identycznie też stosowana jest
dolna wstęga boczna.
Stacja inicjująca połączenie nadaje z szybkością 100 bit/s pakiet
synchronizujący zawierający oprócz nagłówka znak adresata (na ten cel przeznaczone jest
osiem bajtów) a następnie powtarza jego znak z szybkością 200 bit/s. Pakiety zawierające
krótsze znaki wywoławcze uzupełniane są do pełnej długości za pomocą znaków 0x0F.
Odpowiedzią adresata jest pakiet zawierający znak CS1 jeżeli możliwa jest komunikacja
z szybkością 200 bit/s, w przeciwnym przypadku - zawierający znak CS4. Pakiet inicjujący
ma numer zero, co oznacza, że numeracja pakietów danych rozpoczyna się od jedynki.
Pierwszy z pakietów danych zawiera w nagłówku bajt o wartości 0xAA. Od czasu wprowadzenia
do użytku systemu PACTOR-II pierwszy bit danych zawiera również informację o zastosowanym
protokóle. Połączenie nawiązywane jest zawsze w protokóle PACTOR-I a dopiero po
stwierdzeniu, że obie strony mogą posługiwać się protokółem PACTOR-II dochodzi do
zmiany protokółu. Zmiana może być jednak zawczasu uniemożliwiona przez operatora.
Zmiana kierunku transmisji za pomocą znaku CS3 jest dopuszczalna
w dowolnym momencie. Znak CS3 stanowi jednocześnie nagłówek pakietu informacyjnego stacji
przeciwnej, co przyspiesza wymianę informacji. Analogicznie jak w przypadku AMTOR zmiana
kierunku transmisji następuje po nadaniu przez operatora sekwencji "+?". Po zmianie
kierunku transmisji numeracja pakietów rozpoczyna się od zera.
Stacja odbiorcza może zażądać zmiany szybkości transmisji poprzez
nadanie znaku kontrolnego CS4. W przypadku błędnego odebrania pakietu z szybkością 200
bit/s znak CS4 powoduje, że stacja nadawcza powtarza ten sam pakiet przy niezmienionym
stanie licznika z szybkością 100 bit/s. W nagłówku pakietu znajduje się bajt 0x55.
W przypadku bezbłędnego odbioru transmisji z szybkością 100 bit/s stacja odbiorcza
może zażądać zmiany szybkości na 200 bit/s również nadając znak kontrolny. Jeżeli
następny pakiet (nadany już z podwójną szybkością) zostanie błędnie odebrany następuje
automatyczny powrót do poprzedniej szybkości.
Zakończenie połączenia wymaga nadania pakietu QRT, który musi
być też pokwitowany. Pakiet ten zawiera oprócz nagłówka znak korespondenta, następny
nagłówek, bajt informacyjny zawierający numer pakietu i sumę kontrolną CRC. Niezależnie
od stosowanej w danym momencie szybkości transmisji znak korespondenta nadawany jest
zawsze z szybkością 100 bit/s.
Praca w systemie PACTOR i obsługa kontrolerów podobne są do pracy
emisją pakiet radio, dlatego też praktyczne próby łączności PACTOR nie powinny przysparzać
większych problemów.
Wywołania i komunikaty przeznaczone dla wszystkich nadawane są w
trybie bezpołączeniowym FEC (ang. unproto), podobnie jak to miało miejsce w systemie
pakiet radio.
Tak jak emisja AMTOR, także emisja PACTOR stosowana jest w
podzakresach przeznaczonych do pracy dalekopisowej.
System PACTOR jest systemem stosunkowo nowym i będzie podlegał
dalszym modyfikacjom i udoskonaleniom. Obecna wersja PACTOR-II zapewnia większą szybkość
transmisji danych dzięki zastosowaniu bardziej złożonych rodzajów modulacji fazy. Oprócz
znanej już modulacji FSK stosowana jest m.in. dwustanowa modulacja fazy BPSK, 4-stanowa
modulacja fazy QPSK a w najlepszych warunkach nawet 16-stanowa modulacja fazy. Rodzaj
modulacji i szybkość transmisji są przełączane w zależności od poziomu zakłóceń (stopy
błędów). Znaki kwitujące i inne ważne informacje nadawne są jednak zawsze w sposób
możliwie najbardziej odporny na zakłócenia - tzn. z modulacją FSK i szybkością 100
bit/s. Efektywna szybkość transmisji może w dobrych warunkach dochodzić do 800 bit/s
(po uwzględnieniu kompresji dochodzi ona nawet do 1200 bit/s) przy utrzymaniu szerokości
kanału równej 500 Hz.
W systemie PACTOR-II stosowane jest dekodowanie w oparciu o
algorytm Viterbiego oraz kodowanie z wykorzystaniem zasady splotu funkcji, co pozwala
na automatyczną korekcję błędów po stronie odbiorczej. Dopiero po przekroczeniu
dopuszczalnej liczby błędów konieczne jest powtórzenie pakietu. System PACTOR-II
zawiera więc zarówno mechanizmy ARQ jak i FEC. Automatyczna korekcja FEC zapewnia
dodatkowy zysk rzędu 7 dB, w stosunku do systemu PACTOR-I. Do kompresji danych
stosowana jest kombinacja algorytmów Huffmana i Markowa. O ile algorytm Huffmana
zapewnia przypisanie krótszych kodów znakom częściej występującym o tyle algorytm
Markowa analizuje także częstotliwości występowania dwugłosek (grup dwuliterowych)
i przyczynia się w ten sposób do zwiększenia stopnia kompresji.
Utrzymana została długość cyklu jednak dla umożliwienia łączności
na długich trasach - przekraczających 20000 km - przewidziana jest możliwość przełaczenia
długości z 1,25 sek na 1,4 sek.
W systemie PACTOR-II dodane zostały dwa znaki sterujące CS5
służący razem ze znanym juz CS4 do sygnalizacji zmiany szybkości transmisji oraz CS6
oznaczający akceptację przedłużenia cyklu.
Połączenie z korespondentem nawiązywane jest w systemie PACTOR-I
i dopiero w dalszej fazie następuje ew. zmiana protokółu na PACTOR-II.
